Ar visada galima pasitikėti įtampos indikatoriumi-atsuktuvu?
- 2010 Vas 23

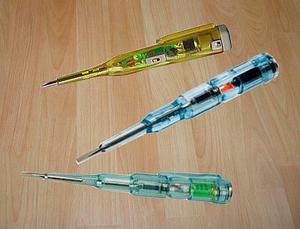

Vienpolis įtampos indikatorius-atsuktuvas.
Tikriausiai, nemažai skaitytojų, išmanančių apie elektrą, naudojosi šiuo matuokliu, savarankiškai taisydami rozetę, jungiklį ar kitaip „žaisdami“ su elektros instaliacija buityje.

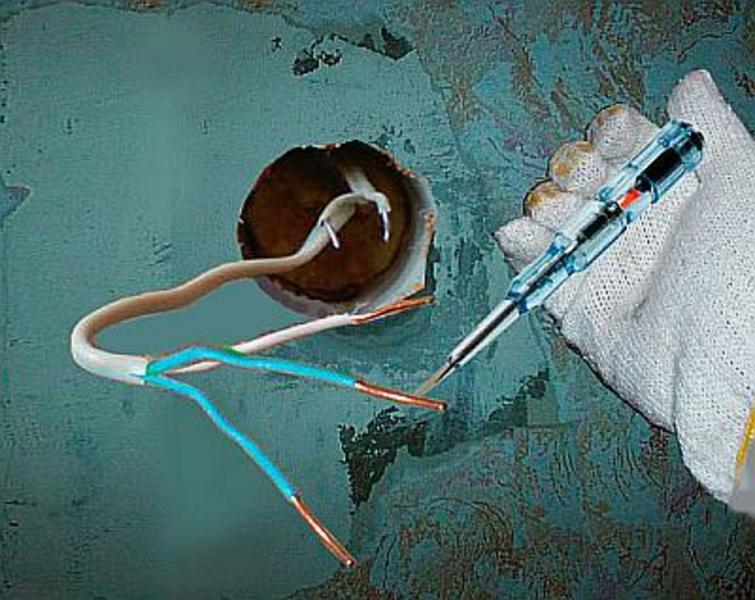

Tai nesudėtingos konstrukcijos, nebrangus fazinės įtampos indikatorius, turintis atsuktuvo formą, skirtas nustatyti, ar faze teka kintamoji srovė. Šio indikatoriaus veikimo principas – neoninės signalinės lemputės švytėjimas užsidegant, kai per ją teka elektros srovė. Izoliuotoje plastikinėje permatomoje rankenoje įtaisytas metalinis įžeminimo kontaktas. Su juo sujungta metalinė indikatoriaus ašis per rezistorių ir neoninę lemputę, esančią rankenoje. Priekinis metalinės ašies galas (iki 7 mm), skirtas kontaktui su tikrinamu objektu (laidu), nėra izoliuotas. Norint nustatyti, ar yra įtampa, įžeminimo kontaktas rankenoje paliečiamas pirštais, o priekiniu indikatoriaus smaigaliu paliečiamas laidas. Jame esant įtampai, indikatoriaus lemputė užsidega. Srovė, tekanti tuo momentu per indikatorių, yra labai maža ir nepavojinga, ji siekia tik 60-80 V, ir, nutekant per tikrinančiojo kūną, nesukelia neigiamų reakcijų. Indikatoriumi ne tik nustato, ar teka faze kintamoji srovė, bet ir atskiria fazės laidus nuo neutraliųjų „nulinių“ laidų. Jeigu, įjungus įtampą ir indikatoriumi prisilietus prie pasirinkto laido, neoninė lemputė užsidega, reiškia tai – fazinis laidas. Lemputei neužsidegusaptiktas neutralusis laidas su nuline faze.
Tačiau neoniniai indikatoriai-atsuktuvai turi ir savo minusų ir kartais veikia klaidingai. To priežastis yra tame, kad šis indikatorius veikia pagal elektromagnetinės indukcijos principą, kai aplink laido egzistuoja elektromagnetinis laukas. Indikatorius turi aukštą įtekamąją varžą, todėl, prisilietus prie neutralaus laido be srovės, neoninė lemputė gali užsidegti, klaidinant tikrinantįjį. Laidą be srovės, turintį tik elektromagnetinį lauką ir elektros krūvį, toks indikatorius gali palaikyti faziniu laidu su įtampa. Dėl uždaros srovės grandinės šis prietaisas yra pernelyg imlus, jam daug įtakos turi aplinka – pavyzdžiui, jeigu pagrindas, ant kurio stovi tikrinantysis, yra gerai izoliuotas, neoninė lemputė gali neužsidegti, nors tikrinamame objekte
fazinė įtampa tikrai yra. Kitaip sakant, vienpolis indikatorius nustato kintamąją srovę žemės atžvilgiu. Žinomas toks atvejis, kai nepatyręs savamokslis “elektrikas-mėgėjas” užtvindytame rūsyje, stovėdamas vandenyje iki juosmens, bandė neoniniu indikatoriumi-atsuktuvu nustatyti, ar yra srovė kištukiniame lizde. Rezultatas - trenkimas elektra, laimei nemirtinai. Todėl nuo 2005 m. profesionalioje ir pramoninėje elektrotechnikoje uždrausta naudotis vienuoliais neoniniais indikatoriais-atsuktuvais. Šiai užduočiai profesionalai naudojasi dvipoliais įtampos matuokliais.
Nors neoninis indikatorius ir turi atsuktuvo konstrukciją, stipriai prisuktų varžtų ir sraigtelių juo atsukinėti nerekomentuojama dėl jo nepakankamo tvirtumo. Ilgaamžiškumu šis matavimo prietaisas nepasižymi, todėl visada reikia išbandyti, veikia jis ar ne, pavyzdžiui, palietus jo smaigaliu rozetės kontaktus.
Išvada - dvipolis įtampos indikatorius-matuoklis yra
patikimesnis.
Kadangi naudotis vienpoliu indikatoriumi-atsuktuvu, tikrinant srovę, kurios stiprumas viršija leistiną šiam prietaisui,

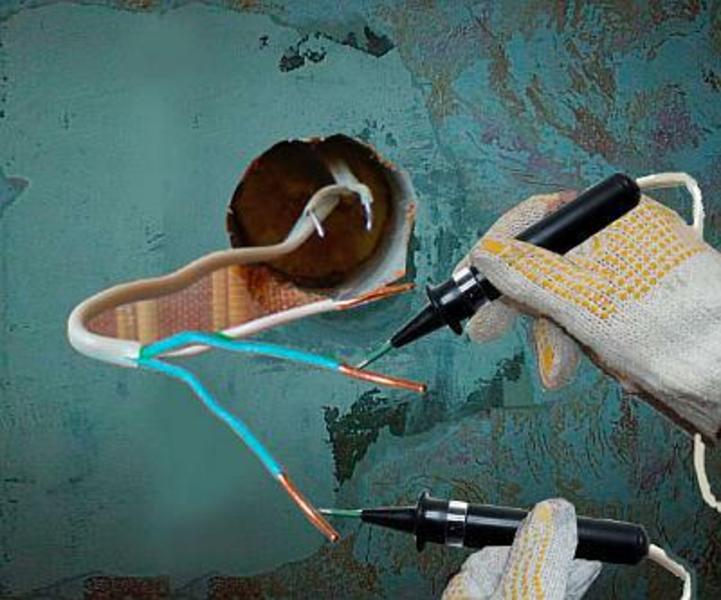

kartais būna pavojinga, nes žmogus, liesdamas juo fazę, o ypač stovint ant neizoliuoto paviršiaus, gali patekti po linijinę įtampą (380 V), saugiau yra naudotis dvipoliu įtampos indikatoriumi. Jis rodo įtampą tarp dviejų srovės grandinės taškų, matuoja įtampą tarp neutraliojo ir fazinio laido arba tarp fazinio ir apsauginio laido. Tikrinant trifazę įtampą, v
ienuolis indikatorius suveikia klaidingai, rodydamas įtampą visose trijose fazėse, todėl geriau ir patikimiau yra naudotis dvipoliu matuokliu.
Dvipolis įtampos matuoklis sukonstruotas iš dviejų rezistorių ir lempučių, visi šie elementai patalpinti į du rankenų korpusus iš izoliacinės plastikinės medžiagos, sujungtus lanksčiu patikimai izoliuotu laidu. Testavimą atlieka metaliniai antgaliai rankenos priekyje.
Tačiau neoniniai indikatoriai-atsuktuvai turi ir savo minusų ir kartais veikia klaidingai. To priežastis yra tame, kad šis indikatorius veikia pagal elektromagnetinės indukcijos principą, kai aplink laido egzistuoja elektromagnetinis laukas. Indikatorius turi aukštą įtekamąją varžą, todėl, prisilietus prie neutralaus laido be srovės, neoninė lemputė gali užsidegti, klaidinant tikrinantįjį. Laidą be srovės, turintį tik elektromagnetinį lauką ir elektros krūvį, toks indikatorius gali palaikyti faziniu laidu su įtampa. Dėl uždaros srovės grandinės šis prietaisas yra pernelyg imlus, jam daug įtakos turi aplinka – pavyzdžiui, jeigu pagrindas, ant kurio stovi tikrinantysis, yra gerai izoliuotas, neoninė lemputė gali neužsidegti, nors tikrinamame objekte fazinė įtampa tikrai yra. Kitaip sakant, vienpolis indikatorius nustato kintamąją srovę žemės atžvilgiu. Žinomas toks atvejis, kai nepatyręs savamokslis “elektrikas-mėgėjas” užtvindytame rūsyje, stovėdamas vandenyje iki juosmens, bandė neoniniu indikatoriumi-atsuktuvu nustatyti, ar yra srovė kištukiniame lizde. Rezultatas - trenkimas elektra, laimei nemirtinai. Todėl nuo 2005 m. profesionalioje ir pramoninėje elektrotechnikoje uždrausta naudotis vienuoliais neoniniais indikatoriais-atsuktuvais. Šiai užduočiai profesionalai naudojasi dvipoliais įtampos matuokliais.
Nors neoninis indikatorius ir turi atsuktuvo konstrukciją, stipriai prisuktų varžtų ir sraigtelių juo atsukinėti nerekomentuojama dėl jo nepakankamo tvirtumo. Ilgaamžiškumu šis matavimo prietaisas nepasižymi, todėl visada reikia išbandyti, veikia jis ar ne, pavyzdžiui, palietus jo smaigaliu rozetės kontaktus.
Išvada - dvipolis įtampos indikatorius-matuoklis yra
patikimesnis.
Kadangi naudotis vienpoliu indikatoriumi-atsuktuvu, tikrinant srovę, kurios stiprumas viršija leistiną šiam prietaisui, kartais būna pavojinga, nes žmogus, liesdamas juo fazę, o ypač stovint ant neizoliuoto paviršiaus, gali patekti po linijinę įtampą (380 V), saugiau yra naudotis dvipoliu įtampos indikatoriumi. Jis rodo įtampą tarp dviejų srovės grandinės taškų, matuoja įtampą tarp neutraliojo ir fazinio laido arba tarp fazinio ir apsauginio laido. Tikrinant trifazę įtampą, vienuolis indikatorius suveikia klaidingai, rodydamas įtampą visose trijose fazėse, todėl geriau ir patikimiau yra naudotis dvipoliu matuokliu.
Dvipolis įtampos matuoklis sukonstruotas iš dviejų rezistorių ir lempučių, visi šie elementai patalpinti į du rankenų korpusus iš izoliacinės plastikinės medžiagos, sujungtus lanksčiu patikimai izoliuotu laidu. Testavimą atlieka metaliniai antgaliai rankenos priekyje.
